正弦波のアニメーション表示

振幅・波長・周期などのパラメータに基づいて、正弦波のグラフをアニメーションで描画するVCSSLプログラムです。

スポンサーリンク

---

使用方法

ダウンロードと展開（解凍）

まず、PC（スマホは未対応）で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされます。

その後、ZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開（解凍）してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

» 展開がエラーで止まってしまう場合や、ファイル名が文字化けしてしまう場合は…

プログラムの起動

Windows をご使用の場合

上記でZIPファイルを展開したフォルダ内にある、以下のバッチファイルをダブルクリック実行してください：

もしプログラムを書き変えながら使いたい場合は、代わりに「 VCSSL_Editor__プログラム編集はこちら.bat 」を実行してください。

正常に起動できると、初回のみ、Java実行環境を入手するか等を尋ねられるので、適時答えて済ませると、プログラムが起動します。 2回目以降はすぐに起動します。

» うまく起動できずにエラーになってしまう場合は…

Linux 等をご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください：

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後の画面

起動すると、まず波のパラメータを数値入力するか尋ねられます。 特に「ぴったりこの値の波長にしたい」などの必要が無ければ、「いいえ」でスキップして構いません。

その後、グラフ画面とパラメータ設定画面が立ち上がります。

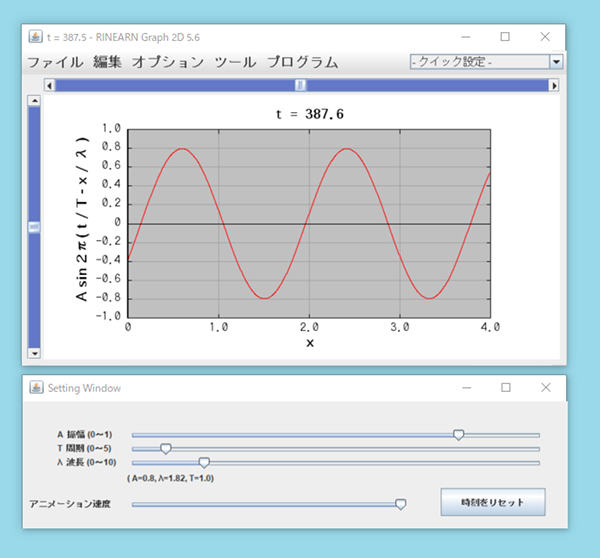

グラフ画面では、正弦波がアニメーション表示されます。 パラメータ設定画面では、波の波長や振幅、周期などの値をスライダーで操作できます。

ウィンドウを閉じると、プログラムの実行が終了します。

題材解説

正弦波の式

分野や用途によって色々な書き方がありますが、 正弦波の形と動きは、グラフに描く際の横軸を \(x\)、縦軸を \(y\)、時刻を \(t\) として、以下の式で表す事ができます：

\[ y = A \sin 2 \pi \bigg( \frac{t}{T} - \frac{x}{\lambda} \bigg) 　　　(1) \]

一般性をもたせるには、さらに初期位相の項 \( + \delta \) などを sin 関数のカッコ内に追加したりしますが、 ここでは簡単にするため、初期位相は 0 にして無視する事にしましょう（ 初期位相を入れても、時刻 t = 0 での正弦波の位置がずれるだけです）。

さて、上の式で \(A\) は振幅、\(\lambda\) は波長、\(T\) は周期 です。 以下では、これら3つのパラメータが、それぞれ正弦波の何を表すのかを簡単に抑えておきましょう。

振幅 \(A\)

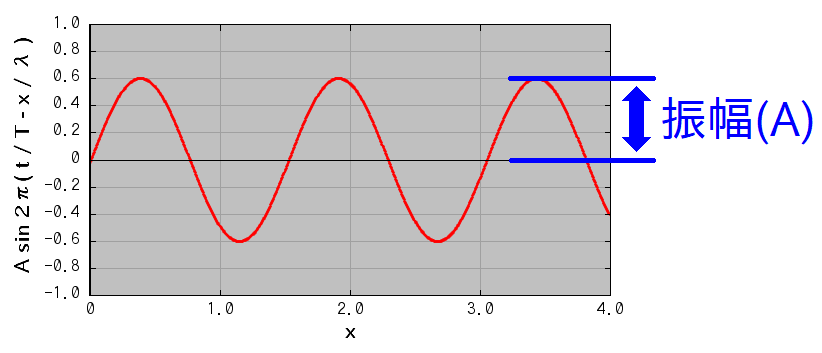

振幅は、その名の通り、波の振れ幅 を司るパラメータです。

ただし、振れ幅といっても、一般に振幅は 振動の中心（上の式では \(y=0\) ）から端までの長さ を指す事に注意が必要です。 振動の両端の間の長さではありませんよ！ それは振幅の2倍です。

波長 \(\lambda\) （ラムダ）

続いて波長です。これもその名の通り、波の「形」の長さを司るパラメータです。 波長が長いほど、x 軸上で横に長く引き延ばされた形になり、逆に波長が短いと押し縮められた形になります。

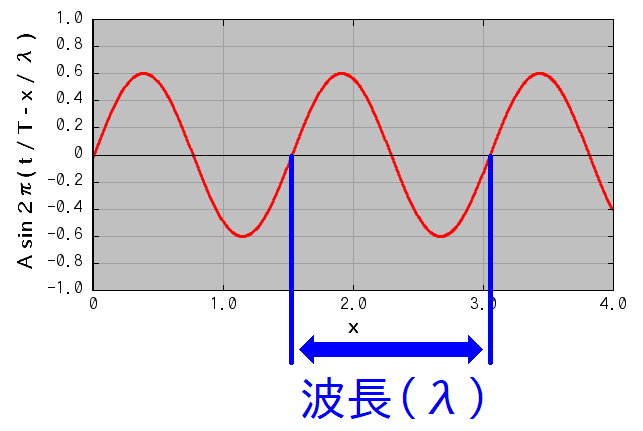

より具体的な波長の説明は、色々な言い方があり得るのですが、 波を \(x\) 軸上で平行移動してずらしていった時に、元の形と初めてぴたっと重なるまでの移動の長さが、ちょうど1波長になります。 これをもう少し図示しやすいように噛み砕くと、 ある点から、山と谷を1個づつ超えて、元と同じ位置・形（つまり同位相）の地点までの長さと言う事もできます。

ここで、山1個や谷1個だけの長さを波長と思ってしまうと、間違いなので注意が必要です。 だって、波を山1個分だけ平行移動でずらしても、元の形と重なりませんよね？ 山と谷をワンセットで越えて、はじめて1波長です。

周期 \(T\)

周期も波長と似ているのですが、こちらは空間（ \(x\) ）ではなく時間（ \(t\) ）に関するパラメータです。 具体的には（これも色々な言い方があるでしょうが）、 ある瞬間に波のある1点に注目した際に、 その点が時間の経過で動いていくうえで、初めて元と同じ状態になる（位置やその後の動きも含めて同じ、つまり同位相になる）までの経過時間の長さが、 ちょうど1周期になります。

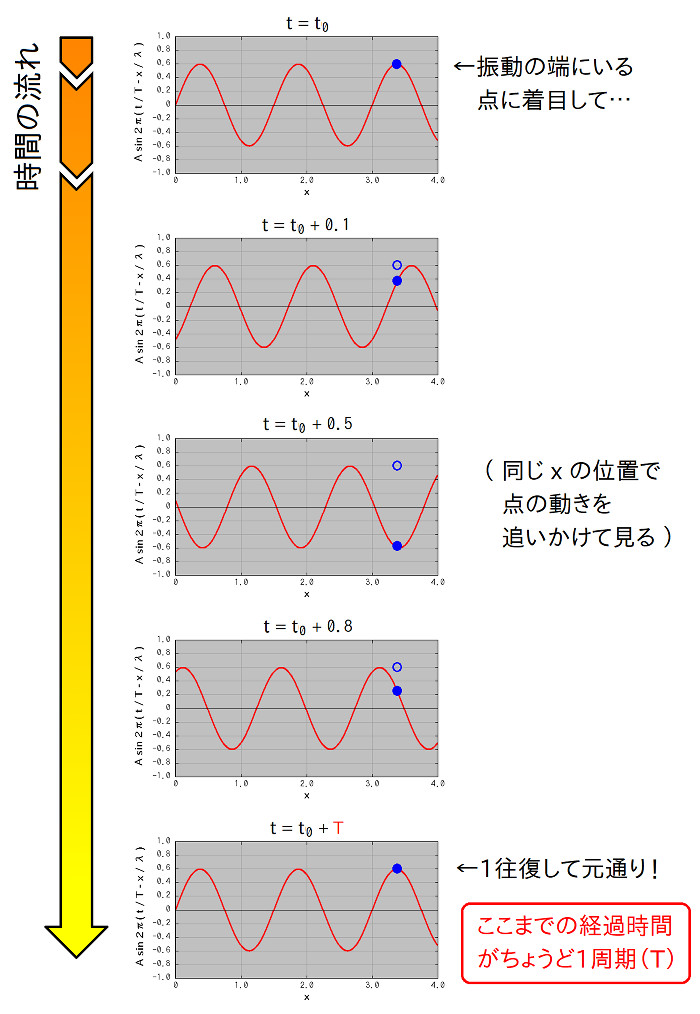

もうイメージしやすいように少し噛み砕くと、 ある瞬間に、ちょうど波の上端に位置している点（ \( x を固定\) ）に注目した場合、その点が下まで降りてからまた昇ってきて、再び上端に来るまでの時間 が、ちょうど1周期になります。

ここで最初に振動の上端にいる点に注目しているのがちょっとしたポイントです。 もし最初に中途半端な点に注目してしまうと、1周期の間で「上方向への通過」と「下方向への通過」の2回、同じ y の位置を通過するので、 判断がちょっとややこしくなります（実際に上図で、x = 3.0 の位置の点を追いかけてみると分かりやすいです）。 最初に振動の端の点に注目すれば、同じ y の位置に戻って来るのは1周期ごとに1回ずつで、単純で済みます。

---
