t を媒介変数とする x(t), y(t) の数式を2Dグラフに描画し、アニメーションもできるツール

このVCSSLプログラムは、 入力欄に x(t), y(t) の形の数式を入力すると、 それを t を媒介変数として2次元のグラフに描画し、 アニメーションもできる簡易ツールです。

スポンサーリンク

---

使用方法

ダウンロードと展開（解凍）

まず、PC（スマホは未対応）で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされます。

その後、ZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開（解凍）してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

» 展開がエラーで止まってしまう場合や、ファイル名が文字化けしてしまう場合は…

プログラムの起動

Windows をご使用の場合

上記でZIPファイルを展開したフォルダ内にある、以下のバッチファイルをダブルクリック実行してください：

もしプログラムを書き変えながら使いたい場合は、代わりに「 VCSSL_Editor__プログラム編集はこちら.bat 」を実行してください。

正常に起動できると、初回のみ、Java実行環境を入手するか等を尋ねられるので、適時答えて済ませると、プログラムが起動します。 2回目以降はすぐに起動します。

» うまく起動できずにエラーになってしまう場合は…

Linux 等をご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください：

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後

画面の様子

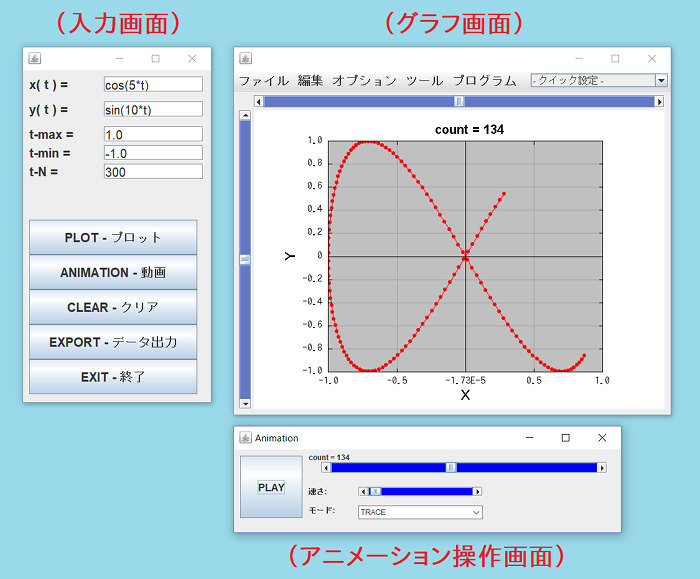

起動すると、まず2つのウィンドウが立ち上がります。 左が数式などの入力画面、右がグラフ画面です。 また、グラフ描画後に入力画面の「 アニメーション 」ボタンを押すと（詳細は後述）、 アニメーション操作画面が立ち上がります。

数式を入力してグラフを描画する

まず、グラフに描きたい数式を、変数「 t 」を媒介変数（アニメーション目的の場合は時刻変数）として、入力画面の「 x(t) = 」および「 y(t) = 」の入力欄に入力してください。 式の書き方のポイントは以下の通りです：

式を入力したら、入力画面の「 プロット 」ボタンを押すと、その式がグラフ画面上に描かれます。

グラフは、入力画面に入力した「 t-min 」から「 t-max 」の範囲で、媒介変数 t の値を動かしながら、合計「 t-N 」個の等分割地点で点を打ち、それを線で繋いで描画されます。 「 t-N 」の値を密にするほどグラフが滑らかになりますが、それなりに粗い方が媒介変数の変化を把握しやすいかもしれません。 なお、点の無い、ただの線グラフにしたい場合は、グラフ画面の「 オプション 」 > 「 点プロット 」の選択を外してください。 線の幅を変えたい場合は、「 線プロット 」の選択を外して選択しなおすと、指定できます。

別の数式を重ね描きする / 内容をクリアしてゼロから描き直す

式を書き換えて再び「 プロット 」ボタンを押すと、グラフ画面上に別の色で重ね描きされます。 上書きではなく、ゼロからグラフを書き直したい場合は、「 クリア 」ボタンを押してください。

アニメーション機能

グラフを描画した状態で、入力画面の「 アニメーション 」ボタンを押すと、グラフがアニメーションモードになり、アニメーション操作画面が表示されます。 アニメーション操作画面の「 PLAY 」ボタンを押すと、媒介変数 t の値を、グラフ上の 1 点分ずつ動かしながらアニメーション描画します。 いま何点目であるかはグラフ画面上に「 count = 」として表示されます。

その他の機能や細かい設定など

その他、グラフ画面の「 編集 」メニューなどから、グラフ範囲やタイトル・軸ラベル、凡例（各色の線ごとの表示名）などを設定できます。 また、グラフ画面の「 ファイル 」メニューから、設定内容の保存や、グラフ内容の画像ファイルへの保存などもできます。

入力画面の「 データ出力 」ボタンを押すと、現在のグラフの内容を2カラム書式の座標値ファイルとしても保存できます。 保存したファイルは、グラフ画面の「 ファイル 」 > 「 ファイルを開く 」メニューから読み込む事ができます。

なお、このプログラムで起動されるグラフ画面は、 「 リニアングラフ2D（ RINEARN Graph 2D ） 」というデータ解析用のグラフソフトで、 単体でも入手・利用できます。操作感などが気に入った方は、ぜひご利用ください。

コード解説

コード全体

このプログラムのコードはVCSSLで記述されています。 VCSSLはC言語系のシンプルな文法を持っているので、C系の言語に触れられた事のある方なら、 コメントを参考にしながらコード内容を比較的簡単に追う or 改造する事ができると思います。

今回のコードは、基本的なグラフ操作の処理に、GUIの画面を組み合わせて、ツールとして仕上げたものです。 グラフの描画処理の基本や、ユーザーの入力した式からグラフを描く流れについては、以下の回で解説していますので、そちらをご参照ください：

また、VCSSLでのGUI画面の構築については、「 VCSSL GUI開発ガイド 」をご参照ください。

今回のコードは、サンプルコードというよりは実際に使うためのツールなので、 細部を細かくピックアップしながらの解説は割愛し、コード全体の掲載に留めておきます。 今回のコードの全体は、以下の通りです：

ライセンス

このVCSSL/Vnanoコード（ 拡張子が「.vcssl」や「.vnano」のファイル ）は実質的な著作権フリー（パブリックドメイン) である CC0 の状態で公開しています※。 記事中にC言語/C++/Java言語などでのサンプルコードが掲載されいてる場合は、それらについても同様です。 そのままでのご利用はもちろん、改造や流用などもご自由に行ってください。

※ ただし、このコードの配布フォルダ内には、ダウンロード後すぐに実行できるように、 VCSSLの実行環境も同梱されており、そのライセンス文書は「 License 」フォルダ内に同梱されています （要約すると、商用・非商用問わず自由に使用できますが、使用の結果に対して開発元は一切の責任を負いません、といった具合の内容です）。 配布フォルダ内の各構成物の一覧やライセンスについては「 ReadMe_使用方法_必ずお読みください.txt 」をご参照ください。

※ Vnano の実行環境については、別途スクリプトエンジンのソースコードも一般公開しており、 何らかのソフトウェア内に組み込んでご利用いただく事も可能です。詳細はこちらをご参照ください。
