PC (※スマートフォンでは動きません) でダウンロードし、ZIPファイルを右クリックメニューから展開して、できたフォルダ内の「 VCSSL.bat(バッチファイル) 」または「 VCSSL.jar 」をダブルクリックなどで実行すると、プログラムが起動します。
» 詳しい使用方法や、エラーで展開できない際の対応方法などはこちら

t を媒介変数とする x(t), y(t), z(t) の数式を3Dグラフに描画し、アニメーションもできるツール

このVCSSLプログラムは、 入力欄に x(t), y(t), z(t) の形の数式を入力すると、 それを t を媒介変数として3次元のグラフに描画し、 アニメーションもできる簡易ツールです。

使用方法

ダウンロードと展開(解凍)

まず、PC(スマホは未対応)で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされるので、そのZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開(解凍)してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

» 展開がエラーで止まってしまう場合は…

なお、Linux® 等をご使用で、右クリックメニューから展開するとファイル名が文字化けしてしまう場合は、 コマンドライン端末でZIPファイルのある場所まで cd した上で「 unzip -O cp932 ZIPファイル名 」で展開してみてください。

プログラムの起動

Microsoft® Windows® をご使用の場合

上記の通りにZIPファイルを展開したフォルダ内にある、 「 VCSSL.bat(種類はバッチファイル) 」をダブルクリック実行してください。 もしプログラムの内容を書き変えながら使いたい場合は、代わりに「 VCSSL_Editor.bat 」を実行してください。

実行すると、最初にメモリー使用量や、(必要な場合のみ)Java®実行環境を自動で入手するか 等を尋ねられるので、適時答えると、プログラムが起動します。2回目以降はすぐに起動します。

※ ここで入手したJava®実行環境は、ZIPファイルを展開した中の「 jre 」フォルダ内にダウンロードされ、このプログラムの実行のみに使用されます。PC全体に影響する形でインストールされる事はありません。

Linux® 等やその他のOSをご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください:

java -jar VCSSL.jar
(プログラムの内容を書き変えながら使いたい場合は、代わりに VCSSL_Editor.jar を実行)

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後

画面の様子

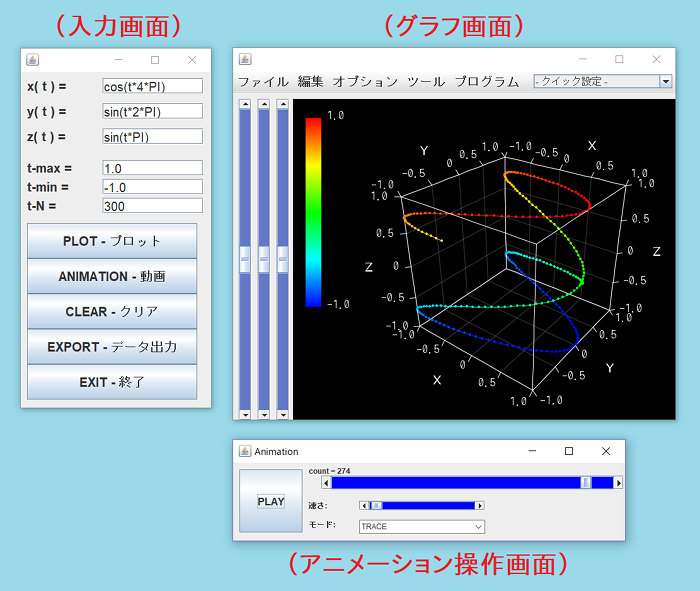

起動すると、まず2つのウィンドウが立ち上がります。 左が数式などの入力画面、右がグラフ画面です。 また、グラフ描画後に入力画面の「ANIMATION - 動画」ボタンを押すと(詳細は後述)、 アニメーション操作画面が立ち上がります。

入力画面(左)とグラフ画面(右)

数式を入力してグラフを描画する

まず、グラフに描きたい数式を、変数「 t 」を媒介変数(アニメーション目的の場合は時刻変数)として、入力画面の「 x(t) = 」と「 y(t) = 」および「 z(t) = 」の入力欄に入力してください。 式の書き方のポイントは以下の通りです:

- 数式の書き方のポイント -
  • 式は半角(123などの、幅の細い文字)で書いてください。キーボード左上の「半角/全角」キーで切り替えられます。
  • 媒介変数には小文字の「 t 」を用いてください。この t が、アニメーション時には時間を表す変数になります。
  • 四則演算が普通に使用できます。ただし、かけ算は「 * 」、割り算は「 / 」の記号を用いてください。足し算や引き算は普通に「 + 」と「 - 」を用います。
  • かけ算や割り算は、足し算や引き算よりも先に計算されます(手計算と同じです)。
  • sin や cos といった数学関数が使用できます。また、円周率の値は「 PI 」と書けばOKです。 使用可能な数学関数・定数の一覧は、Mathライブラリの仕様書ページをご覧ください。
  • 累乗は「 ** 」の記号を用いてください。例えば t の2乗なら「 t**2 」です。

式を入力したら、入力画面の「 PLOT - プロット 」ボタンを押すと、その式がグラフ画面上に描かれます。

グラフは、入力画面に入力した「 t-min 」から「 t-max 」の範囲で、媒介変数 t の値を動かしながら、合計「 t-N 」個の等分割地点で点を打ち、それを線で繋いで描画されます。 「 t-N 」の値を密にするほどグラフが滑らかになりますが、それなりに粗い方が媒介変数の変化を把握しやすいかもしれません。 なお、点の無い、ただの線グラフにしたい場合は、グラフ画面の「 オプション 」 > 「 点プロット 」の選択を外してください。 線の幅を変えたい場合は、「 線プロット 」の選択を外して選択しなおすと、指定できます。

別の数式を重ね描きする / 内容をクリアしてゼロから描き直す

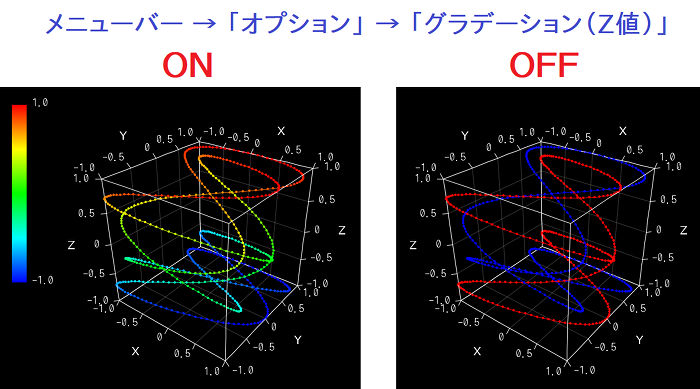

式を書き換えて再び「 PLOT - プロット 」ボタンを押すと、グラフ画面上に別の色で重ね描きされます。 重ね描きされた複数のグラフは、標準では共にZ値に応じたグラデーション彩色がされるので、見分けづらい場合もあるかもしれません。 その場合は、グラフ画面のメニューバーから「 オプション 」 > 「 グラデーション(Z値) 」の選択を外して無効にしてください。 そうすると、以下のように複数のグラフが色分けされます:

グラデーションオプションが有効の場合(左)と無効の場合(右)の図

重ね描きではなく、ゼロからグラフを描き直したい場合は、入力画面の「 CLEAR - クリア 」ボタンを押してください。そうすると一旦グラフ内容が全消去されますので、描き直してください。

アニメーション機能

グラフを描画した状態で、入力画面の「 ANIMATION - 動画 」ボタンを押すと、グラフがアニメーションモードになり、アニメーション操作画面が表示されます。 アニメーション操作画面の「 PLAY 」ボタンを押すと、媒介変数 t の値を、グラフ上の 1 点分ずつ動かしながらアニメーション描画します。 いま何点目であるかはグラフ画面上に「 count = 」として表示されます。

その他の機能や細かい設定など

背景色を黒ではなく白にしたい場合は、グラフ画面の「 オプション 」 > 「 ブラックスクリーン 」の選択を外してください。 なお、白背景は印刷には適していますが、PC画面上ではZ値のグラデーションが見づらくなってしまうため、用途に応じて使い分けてください。

その他、グラフ画面の「 編集 」メニューなどから、グラフ範囲やタイトル・軸ラベル、凡例(各色の線ごとの表示名)などを設定できます。 また、グラフ画面の「 ファイル 」メニューから、設定内容の保存や、グラフ内容の画像ファイルへの保存などもできます。

入力画面の「 EXPORT - データ出力 」ボタンを押すと、現在のグラフの内容を3カラム書式の座標値ファイルとしても保存できます。 保存したファイルは、グラフ画面の「 ファイル 」 > 「 ファイルを開く 」メニューから読み込む事ができます。

なお、このプログラムで起動されるグラフ画面は、 「 リニアングラフ3D( RINEARN Graph 3D ) 」というデータ解析用のグラフソフトで、 単体でも入手・利用できます。操作感などが気に入った方は、ぜひご利用ください。

コード解説

コード全体

このプログラムのコードはVCSSLで記述されています。 VCSSLはC言語系のシンプルな文法を持っているので、C系の言語に触れられた事のある方なら、 コメントを参考にしながらコード内容を比較的簡単に追う or 改造する事ができると思います。

今回のコードは、基本的なグラフ操作の処理に、GUIの画面を組み合わせて、ツールとして仕上げたものです。 グラフの描画処理の基本や、ユーザーの入力した式からグラフを描く流れについては、以下の回で解説していますので、そちらをご参照ください:

- 前提となる処理の記事 -

また、VCSSLでのGUI画面の構築については、「 VCSSL GUI開発ガイド 」をご参照ください。

今回のコードは、サンプルコードというよりは実際に使うためのツールなので、 細部を細かくピックアップしながらの解説は割愛し、コード全体の掲載に留めておきます。 今回のコードの全体は、以下の通りです:

詳しいVCSSLのプログラミングガイド(無料)はこちらへ!

上記のコードはプログラミング言語VCSSLで記述されており、VCSSLのプログラミングガイドは下記で無料公開しています。 上記のコードを改造したい方や、新しいコードを書いてみたい方はぜひご活用ください!

スタートアップガイド( プログラミングがはじめての方向け )
プログラミングの入門書に相当する内容です。プログラミングが初めての方はこちらがおすすめです。
即席ガイド( C系言語ユーザー向け )
C言語や C++ などのC系の言語を扱われている方が、即席でVCSSLを扱うための簡易ガイドです。
文法ガイド
VCSSLの文法や基本的な機能を淡々とまとめた、リファレンスマニュアル的な位置づけのガイドです。
GUI開発ガイド
ボタンや入力項目などのGUI部品が並ぶ、画面を備えたVCSSLプログラムを開発するためのガイドです。
2DCG開発ガイド
画面上や画像ファイルなどに、2次元的な描画を行うVCSSLプログラムを開発するためのガイドです。
3DCG開発ガイド
画面上や画像ファイルなどに、3次元的な描画を行うVCSSLプログラムを開発するためのガイドです。
標準ライブラリ 仕様書
コード内で呼び出される関数は、大半が標準ライブラリのものです。その詳細仕様を掲載しています。

ライセンス

このVCSSLコード( 拡張子が「.vcssl」のファイル )は実質的な著作権フリー(パブリックドメイン) である CC0 の状態で公開しています。 そのままでのご利用はもちろん、言語の種類を問わず、改造や流用などもご自由に行ってください。

※ ただし、このVCSSLコードの配布フォルダ内には、ダウンロード後すぐに実行できるように、 VCSSLの実行環境も同梱されており、そのライセンス文書は「 License 」フォルダ内に同梱されています (要約すると、商用・非商用問わず自由に使用できますが、使用の結果に対して開発元は一切の責任を負いません、といった具合の内容です)。 配布フォルダ内の各構成物の一覧やライセンスについては「 ReadMe_使用方法_必ずお読みください.txt 」をご参照ください。
