配列を3Dグラフにプロットする(曲面/メッシュグラフ)

このVCSSLプログラムは、座標値が格納された配列の内容を3Dグラフにプロットします。 サンプル的な短いコードなので、改造や流用のベースに適しています。

» 関連ページ: Java言語での3Dグラフ描画についてはこちら

こちらもおすすめ!
ファイルを3Dグラフにプロットする(点/線グラフ)
座標値ファイルの内容を、3次元の点/線グラフにプロットするサンプルプログラムです。
配列を3Dグラフにプロットする(点/線グラフ)
座標値配列の内容を、3次元の点/線グラフにプロットするサンプルプログラムです。
ファイルを3Dグラフにプロットする(曲面/メッシュグラフ)
座標値ファイルの内容を、3次元の曲面/メッシュグラフにプロットするサンプルプログラムです。
[現在のページです] 配列を3Dグラフにプロットする(曲面/メッシュグラフ)
座標値配列の内容を、3次元の曲面/メッシュグラフにプロットするサンプルプログラムです。
配列を3Dグラフにアニメーションプロットする(点/線グラフ)
座標値配列の内容を、3次元の点/線グラフに連続でプロットし、アニメーションさせるサンプルプログラムです。
配列を3Dグラフにアニメーションプロットする(曲面/メッシュグラフ)
座標値配列の内容を、3次元の曲面/メッシュグラフに連続でプロットし、アニメーションさせるサンプルプログラムです。

前回は、メッシュデータの座標値をファイルに一旦書き出して、 それを3Dグラフにプロットするコードを扱いました。 数値計算プログラミングなどにおいては、普通はそのように、計算用のプログラムでファイルに座標値を一旦書き出し、 それを後から読み込んでプロットする事が多いでしょう。

しかしながら、ファイルの書き出しや読み込みは、少し時間がかかる処理であるため、 アニメーションを行いたい場合などではボトルネックになります。 そういった場合には、ファイルを介さず、座標値を配列に格納してそのままグラフソフトへ転送する事で、 高速なプロットを行う事ができます。

スポンサーリンク


使用方法

ダウンロードと展開(解凍)

まず、PC(スマホは未対応)で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされます。

Microsoft® Windows® をご使用の方は、ここでまずZIPファイルを右クリックし、「プロパティ」を選んで開かれる画面で、 下の方にあるセキュリティ項目の「許可する」にチェックを入れて「OK」で閉じてください。 これを行わないと、ZIP展開やソフト起動時に、警告メッセージが出て展開完了/起動できない場合があります。

その後、ZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開(解凍)してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

※ Linux 等でも右クリックメニューから展開できますが、ファイル名が文字化けする場合、コマンド端末でZIPファイルのある場所まで cd した上で「 unzip -O cp932 ZIPファイル名 」で展開してみてください。

プログラムの起動

Microsoft® Windows® をご使用の場合

上記の通りにZIPファイルを展開したフォルダ内にある、 「 VCSSL.bat(種類はバッチファイル) 」をダブルクリック実行してください。 もしプログラムを書き変えながら使いたい場合は、代わりに「 VCSSL_Editor.bat 」を実行してください。

※ もし、ここでセキュリティ警告メッセージが出て起動できない場合は、 ダウンロードと展開 の項目に書かれている手順通りに、ZIPファイルの展開をやり直してみてください。

正常に起動できると、最初にメモリー使用量や、(必要な場合のみ)Java®実行環境を自動で入手するか 等を尋ねられるので、適時答えると、プログラムが起動します。2回目以降はすぐに起動します。

※ ここで入手したJava®実行環境は、ZIPファイルを展開した中の「 jre 」フォルダ内にダウンロードされ、このプログラムの実行のみに使用されます。PC全体に影響する形でインストールされる事はありません。

Linux 等やその他のOSをご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください:

java -jar VCSSL.jar
(プログラムの内容を書き変えながら使いたい場合は、代わりに VCSSL_Editor.jar を実行)

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後

起動すると、3Dグラフが起動し、曲面グラフが3Dプロットされます。 格子状のメッシュも重ね描きされます。

グラフ画面

プロットする内容を変えるには、コード中の座標値値配列を代入している部分( for 文の中身 ) を適当に書き換えてください。

なお、色の鮮やかさや光の加減を調整するには、3Dグラフのウィンドウ上部のメニューバーから 「 編集 」 > 「 光の設定 」を選択してください。 その他、様々な設定を行う事ができます。 (※ 設定をファイルに保存して、プログラムから setGraph3DConfigurationFile 関数で読み込ませて反映させる事もできます。 )

コード解説

それでは、このプログラムのコード内容について解説していきます。 このプログラムのコードはVCSSLで記述されています。

コード全体

まずは、コード全体を見てみましょう。30行程度のごく短いコードです。

以上です。流れとしては、前半部でメッシュの格子点における座標値を配列に格納し、後半部でそれをグラフにプロットしています。

先頭部分

先頭部分を見てみましょう。

先頭の「 coding Shift_JIS; 」では、プログラムの文字コードを明示しています( UTF-8も可 )。必須ではありませんが、書いておくと文字化けするのを防げます。

「 import tool.Graph3D; 」の部分は、3次元グラフを扱うためのライブラリ「 tool.Graph3D 」を読み込んでいます。

サンプル座標値配列の用意

続いて、サンプル座標値を配列に用意する部分です。

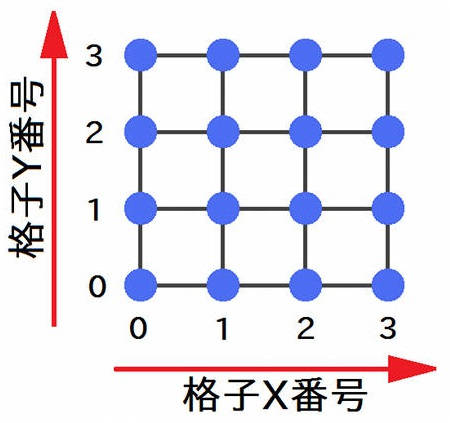

ここで xData が格子点のX座標値を格納する配列であり、同様に yData がY座標値、zData がZ座標値を格納する配列です。 これらは2次元配列で、その2つのインデックスが、メッシュ内の格子点の位置に対応します。 例えば、格子点が下図のように並んでいたとしましょう:

この場合、格子点のX/Y/Z座標値を格納する2次元配列 xData / yData / zData におけるインデックスの意味は:

[ 格子Y番号 ][ 格子X番号 ]

となります。上で示したコードでは、格子Y番号は変数 yi、格子X番号は変数 xi となっています。

ところで、インデックスの順序は

[ 格子X番号 ][ 格子Y番号 ]

としてもよく、どちらでも構いません。 実は、メッシュの辺がX軸とY軸の方向に一致している必要もなく、平行四辺形のようにひしゃげていたり、 球面上の経線と緯線でもかまいません。 要するに、なんらかの面の上をメッシュ状に区切った際の、格子点の「縦」と「横」の位置に対応する番号であればなんでもOKです。

プロット

さて、最後に、用意した配列データを3次元グラフにプロットする部分です:

22行目のnewGraph3D関数で、3次元グラフソフトを起動しています。 この関数は、呼ぶ度にグラフソフトを1個起動し、そのグラフソフトに固有のID番号を割り振って返します。

例えば3次元グラフソフトを何個も起動した場合、12番グラフ、22番グラフ、101番グラフ、 …といったように、それぞれに番号が割り振られているわけです。 上では、生成したグラフに割り振られたID番号をint型変数「 graph 」に格納しているわけです。

続いてその下のsetGraph3DData関数で、先ほど起動した3Dグラフソフトに、 座標値配列を渡してプロットさせています。 ここで第一引数に、先ほどグラフ起動時に受け取ったID番号 graph を指定しています。 グラフが複数ある場合でも、このようにID番号で操作対象のグラフを区別できるわけです。

28行目からの3行は、setGraph3DOption関数を使用して、グラフのプロットオプションを指定しています。 標準では座標点の位置に点を描く「点プロット」オプションが有効になっているのですが、 それを無効化した上で、座標点をメッシュで繋ぐ「メッシュプロット」と、 曲面で繋ぐ「曲面プロット」のオプションを有効化しています。
