[公式ガイドサンプル] 立体モデルを回転させる

このプログラムは、 「 VCSSL 3DCG開発ガイド 」 の 「 立体の回転 」 の回に登場するサンプルコードです。 ここでは、そのサンプルコードを実行環境ごとダウンロードして、実際に実行してみる事ができます。 プログラミングガイド的な詳しい解説については、上記ページをご参照ください。

スポンサーリンク


使用方法

ダウンロードと展開(解凍)

まず、PC(スマホは未対応)で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされます。

Windows をご使用の方は、ここでまずZIPファイルを右クリックし、「プロパティ」を選んで開かれる画面で、 下の方にあるセキュリティ項目の「許可する」にチェックを入れて「OK」で閉じてください。 これを行わないと、ZIP展開やソフト起動時に、警告メッセージが出て展開完了/起動できない場合があります。

その後、ZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開(解凍)してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

» 展開がエラーで止まってしまう場合や、ファイル名が文字化けしてしまう場合は…

プログラムの起動

Windows をご使用の場合

上記の通りにZIPファイルを展開したフォルダ内にある、 「 VCSSL__ダブルクリックでプログラム実行.bat(種類はバッチファイル) 」をダブルクリック実行してください。 もしプログラムを書き変えながら使いたい場合は、代わりに「 VCSSL_Editor__プログラム編集はこちら.bat 」を実行してください。

正常に起動できると、初回のみ、Java実行環境を入手するか等を尋ねられるので、適時答えて済ませると、プログラムが起動します。 2回目以降はすぐに起動します。

» うまく起動できずにエラーになってしまう場合は…

Linux 等をご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください:

java -jar VCSSL.jar
(プログラムの内容を書き変えながら使いたい場合は、代わりに VCSSL_Editor.jar を実行)

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後

起動すると、3DCGの表示ウィンドウが表れ、そこに3D空間の内容が表示されます(下図)。 表示ウィンドウ上で、マウスでの視点操作や拡大・縮小も可能です。

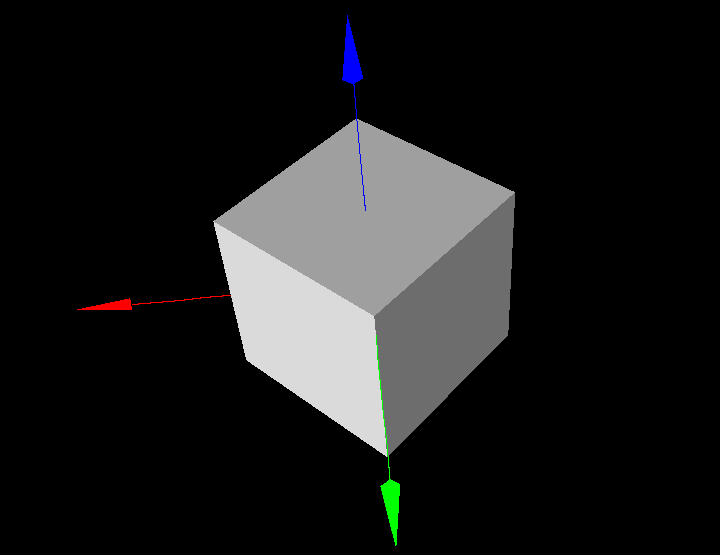

3DCG表示ウィンドウ
3DCG表示ウィンドウ
3D空間の内容が表示されます。マウスでの視点操作や拡大・縮小も可能です。

上図における赤/緑/青色の矢印が、それぞれX/Y/Z軸を表しています。

今回のサンプルコードでは、まず 箱型モデルを生成して配置し、それをZ軸まわりに 45度( = π/4ラジアン)だけ回転させています。 箱型モデルは、生成・配置された時点では、X/Y/Z軸が3面の中心を貫く角度(各辺が各軸に平行または直角になる角度)で配置されます。 確かにそこから、Z軸=青矢印まわりに角度がついていますね。

コード解説

このプログラムのコードはVCSSLで記述されています。

内容を書き変えて改造したい場合には、 プログラムのコード「 RotModel.vcssl 」をテキストエディタで開いて改造してください。 スクリプト言語なので、コンパイラなどの別ソフトは不要で、コードを書き換えるだけでOKです。 VCSSLはC系の単純な文法の言語なので、C言語などに触れた事のある方なら簡単に読めると思います。

コード全体

コード全体は以下の通りです。

以上です。20行ちょっとの短いコードですね。

このコードは 「 VCSSL 3DCG開発ガイド 」 の 「 立体の回転 」 の回に登場するサンプルコードなので、3D機能の土台からの説明は、上記の開発ガイドをご参照ください。

以下では、コードを読みながら、要点のみをかけ足で説明していきます。

先頭: 文字コード宣言とライブラリの読み込み

以下では、各行で何をやっているのかを見ていきます。 まずは先頭です:

最初の行は文字化け対策で、コードを書いてあるファイルの文字コードが「UTF-8」である事を明示しています。

その後の2行は、VCSSLの標準ライブラリから、3DCGを扱うための 「 Graphics3D 」ライブラリと 「 Graphics3DFramework 」ライブラリを読み込んでいます。

Graphics3D だけでも3DCGの描画は可能なのですが、それだと表示画面の構築や、毎秒数十回の画面更新処理などを、 自分で書く必要が生じます(参照)。 毎回それを書き下すのは手間なので、そういった土台周りの処理を自動で行ってくれるフレームワークが Graphics3DFramework です(参照)。

最後の「 import Math 」は、数学関連の関数/定数を提供する「 Math 」ライブラリを読み込んでいます。 これにより、円周率 π の値を、今回のコード内で定数「 PI 」として使えるようになります。

フレームワークから準備完了後に呼び出される onStart 関数

さて、上で読み込んだフレームワークは、プログラム起動後に、画面構築などの下準備を全て済ませた上で、 下記のような「 onStart 」という関数内に書いた処理を実行してくれます:

今回はこの onStart 関数内に処理を記述しています。

画面の初期設定など

では、onStart 関数内の記述を頭から見ていきましょう。 まず下記のように、画面の初期設定を行っています。内容はコメント通りです。

モデルを生成して配置

その後は、座標軸モデル(赤/緑/青の矢印モデル)と箱型モデルを、それぞれ生成して配置しています。

上の「 new〜Model 」のようなモデル生成関数は、生成したモデルに、「モデルID」という一種の管理番号を割り振って、それを戻り値として返します。

モデルに対して操作をするには、そのモデルIDを各種操作関数に渡します。 上でも既に、モデルを配置する mountModel 関数に渡していますね。

モデルの回転

ここからが、今回の本題です。

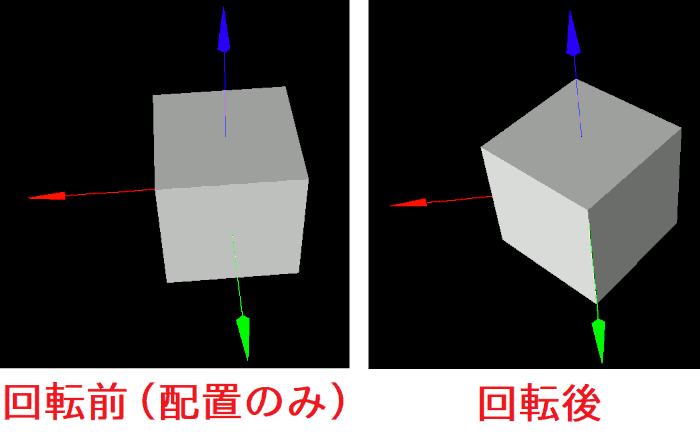

箱型モデルは、生成・配置された時点では、X/Y/Z軸が3面の中心を貫く角度(各辺が各軸に平行または直角になる角度)で配置されます。 下図の左側のような具合です:

そして今回のコードでは、上図左側の状態から、rotModelZ 関数を用いて、Z軸まわりに少し回転させています。下記のコードで、その処理の結果が上図の右側、といった具合です。

この rotZModel 関数は、最初の引数に、移動対象のモデルのIDを指定します。 ここでは箱型モデルのIDを控えてある変数 box ですね。

そして、その後の引数に、Z軸まわりの回転角度を指定します。 ただし角度の単位は、日常生活でなじみのある「度」ではなく、 プログラム関連や理工系の分野などでよく使われる「ラジアン」を用います。

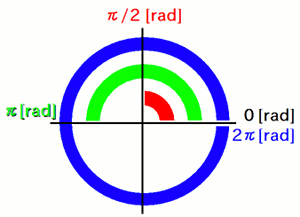

※ ラジアンとは

ラジアンは、角度を、「 半径 1 の円において、円弧(円周を切り取った一部)の長さ 」で表したものです。 半径 1 の円をぐるっと一周した長さは \( 2 \pi \) なので、「 360度 = \( 2 \pi \)ラジアン 」になります。 その半分の180度は\( \pi \)ラジアン、さらに半分の90度は\( \pi / 2 \)ラジアン、さらに半分の45度は\( \pi / 4 \)ラジアン…といった具合です。

で、回転方向については、 「 回転軸のプラス方向に、右ねじ(普通のねじ)を打ち込む際に、ドライバーを回す回転方向がプラス 」 となります。 ここで「回転軸のプラス方向」というのは、座標軸モデルの矢印が向いている方向です。 なお、逆方向に回したい際は、マイナスの角度値を指定します。

言い換えると「 軸のプラス方向を向いて、時計回りがプラス 」なんですが、筆者にはねじとドライバーのイメージの方が体感的にイメージしやすいです。

※ 回転方向は、3DCGを扱うライブラリ/ソフト/APIなどによって異なり、逆の場合もよくあります。 具体的には、座標系や座標変換を「右手系」で扱うものは上記の通りで、「左手系」で扱うものは逆になります。 VCSSLの3DCG機能は右手系です。

という事で、先ほどのコードは、 「 box モデルを、Z軸の向きに右ねじを打ち込む回転方向に、\( \pi / 4 \)ラジアン( = 45度)回転させる 」 という処理になっていたわけです。

なお、今回はモデルを回転させましたが、 全く同様に、rotPolygonX, rotPolygonY, rotPolygonZ, rotPolygon といった関数群でポリゴン単位の回転も可能です。 引数もほぼ同様で、最初の引数にモデルのIDの代わりに、ポリゴンのIDを指定するだけです。

今回のコード解説は以上です。 他の3D関連処理も一通り知りたいという方は、 VCSSL 3DCG開発ガイド のコーナーをご覧ください。
