[公式ガイドサンプル] CSVファイルを読み込んで2次元グラフを描く

このプログラムは、 「 VCSSLスタートアップガイド 」 の 「 CSVファイルとグラフの描画 」 の回に登場するサンプルコードです。 ここでは、そのサンプルコードを実行環境ごとダウンロードして、実際に実行してみる事ができます。 プログラミングガイド的な詳しい解説については、上記ページをご参照ください。

使用方法

ダウンロードと展開(解凍)

まず、PC(スマホは未対応)で上の画面の「 ダウンロード 」ボタンを押してください。 するとZIP形式で圧縮されたファイルがダウンロードされるので、そのZIPファイルを右クリックして「すべて展開」や「ここに展開」などで展開(解凍)してください。 展開が成功すると、ZIPファイルと同じ名前のフォルダができ、その中にZIPファイルの中身が入っています。

» 展開がエラーで止まってしまう場合は…

なお、Linux® 等をご使用で、右クリックメニューから展開するとファイル名が文字化けしてしまう場合は、 コマンドライン端末でZIPファイルのある場所まで cd した上で「 unzip -O cp932 ZIPファイル名 」で展開してみてください。

プログラムの起動

Microsoft® Windows® をご使用の場合

上記の通りにZIPファイルを展開したフォルダ内にある、 「 VCSSL.bat(種類はバッチファイル) 」をダブルクリック実行してください。 もしプログラムの内容を書き変えながら使いたい場合は、代わりに「 VCSSL_Editor.bat 」を実行してください。

実行すると、最初にメモリー使用量や、(必要な場合のみ)Java®実行環境を自動で入手するか 等を尋ねられるので、適時答えると、プログラムが起動します。2回目以降はすぐに起動します。

※ ここで入手したJava®実行環境は、ZIPファイルを展開した中の「 jre 」フォルダ内にダウンロードされ、このプログラムの実行のみに使用されます。PC全体に影響する形でインストールされる事はありません。

Linux® 等やその他のOSをご使用の場合

ZIPファイルを展開したフォルダ内へコマンドライン端末で cd して、以下の通り入力して実行してください:

java -jar VCSSL.jar
(プログラムの内容を書き変えながら使いたい場合は、代わりに VCSSL_Editor.jar を実行)

» javaコマンドが使用できない等のエラーが表示される場合は…

起動後

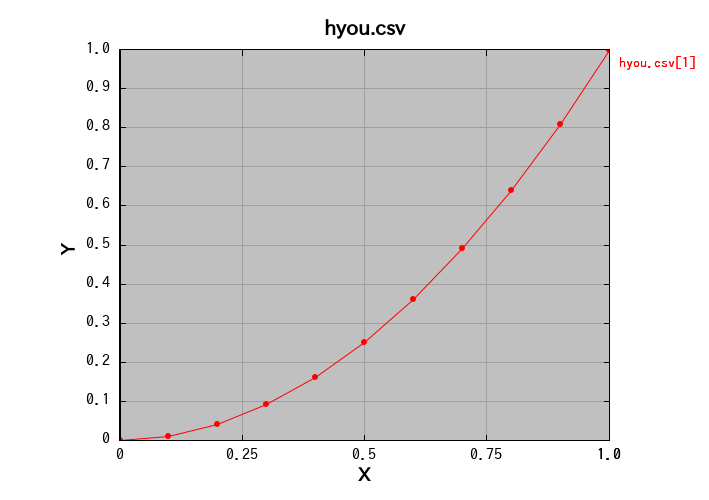

起動すると、グラフ画面が立ち上がり、下図の内容がプロット(描画)されます。

実行結果のグラフ
実行結果のグラフ
プログラムを起動すると、グラフ画面が立ち上がり、2次元グラフが描画されます。

これは、同梱のCSVファイル「 hyou.csv 」の中に記載されたデータが、2次元グラフとしてプロットされたものです。 このCSVファイルの中身は以下の通りです(メモ帳などのテキストエディタで開いてみてください):

- hyou.csv -
0,0
0.1,0.01
0.2,0.04
0.3,0.09
0.4,0.16
0.5,0.25
0.6,0.36
0.7,0.49
0.8,0.64
0.9,0.81
1,1

このように、カンマ記号「 , 」区切りで2列(縦の並び)のデータが記載されています。 1行(横の並び)がグラフの1点に対応していて、左の値がX座標、右の値がY座標とみなされます。

コード解説

このプログラムのコードはVCSSLで記述されています。

内容を書き変えて改造したい場合には、 プログラムのコード「 Graph2DLoadCsv.vcssl 」をテキストエディタで開いて改造してください。 スクリプト言語なので、コンパイラなどの別ソフトは不要で、コードを書き換えるだけでOKです。 VCSSLはC系の単純な文法の言語なので、C言語などに触れた事のある方なら簡単に読めると思います。

コード全体は以下の通りです。

以上です。非常に短いコードですね。 詳しい解説は、このサンプルコードの掲載元である 「 VCSSLスタートアップガイド 」 の 「 CSVファイルとグラフの描画 」 の回をご参照ください。

簡単に何をやっているかだけまとめると、 まず先頭行では文字化け対策で、コードを書いてあるファイルの文字コードが「Shift_JIS」である事を明示しています。文字コードは他にも「UTF-8」などを使用できます。

続く「 import 〜 」の行では、2次元グラフを描く機能を提供してくれる「 tool.Graph2D 」ライブラリを読み込んでいます。 このリンク先のページで、ライブラリの仕様書(関数の一覧やそれぞれの機能説明など)を見る事ができます。

ここまでがいわば下準備で、その後がメインです:

上記の最初に使用している newGraph2D 関数は、呼ばれるとグラフソフトを起動してくれます。 グラフソフトは複数起動する事もできるので、操作時にそれらを区別できるようにするため、 グラフソフトには起動時に整数のID番号が割りふられます。 そのID番号は newGraph2D 関数の戻り値として返されるので、int 型変数 graphID に格納しています。

その後、setGraph2DFile を用いて、開きたいCSVファイルの名前「 hyou.csv 」をグラフソフトに伝えています。 ここで、先ほど変数 graphID に格納したID番号も渡しています。グラフソフトは複数起動できるので、「 このグラフソフトで開きます 」と伝えているわけです。

すると、グラフソフトが指示通りにCSVファイル「 hyou.csv 」を開いて、その中に記載されたデータを読み、グラフにプロット(描画)してくれます。

コード内容は以上です。

詳しいVCSSLのプログラミングガイド(無料)はこちらへ!

上記のコードはプログラミング言語VCSSLで記述されており、VCSSLのプログラミングガイドは下記で無料公開しています。 上記のコードを改造したい方や、新しいコードを書いてみたい方はぜひご活用ください!

ブラウザで読めるWeb版だけでなく、PDF版も無料で配布しています!

スタートアップガイド( プログラミングがはじめての方向け )
プログラミングの入門書に相当する内容です。プログラミングが初めての方はこちらがおすすめです。
即席ガイド( C系言語ユーザー向け )
C言語や C++ などのC系の言語を扱われている方が、即席でVCSSLを扱うための簡易ガイドです。
文法ガイド
VCSSLの文法や基本的な機能を淡々とまとめた、リファレンスマニュアル的な位置づけのガイドです。
GUI開発ガイド
ボタンや入力項目などのGUI部品が並ぶ、画面を備えたVCSSLプログラムを開発するためのガイドです。
2DCG開発ガイド
画面上や画像ファイルなどに、2次元的な描画を行うVCSSLプログラムを開発するためのガイドです。
3DCG開発ガイド
画面上や画像ファイルなどに、3次元的な描画を行うVCSSLプログラムを開発するためのガイドです。
標準ライブラリ 仕様書
コード内で呼び出される関数は、大半が標準ライブラリのものです。その詳細仕様を掲載しています。

ライセンス

このVCSSLコード( 拡張子が「.vcssl」のファイル )は実質的な著作権フリー(パブリックドメイン) である CC0 の状態で公開しています。 そのままでのご利用はもちろん、言語の種類を問わず、改造や流用などもご自由に行ってください。

※ ただし、このVCSSLコードの配布フォルダ内には、ダウンロード後すぐに実行できるように、 VCSSLの実行環境も同梱されており、そのライセンス文書は「 License 」フォルダ内に同梱されています (要約すると、商用・非商用問わず自由に使用できますが、使用の結果に対して開発元は一切の責任を負いません、といった具合の内容です)。 配布フォルダ内の各構成物の一覧やライセンスについては「 ReadMe_使用方法_必ずお読みください.txt 」をご参照ください。

この記事中の商標などについて

  • OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。文中の社名、商品名等は各社の商標または登録商標である場合があります。
  • Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標です。この記事は独立著作物であり、Microsoft Corporation と関連のある、もしくはスポンサーを受けるものではありません。
  • Linux は、Linus Torvalds 氏の米国およびその他の国における商標または登録商標です。
  • その他、文中に使用されている商標は、その商標を保持する各社の各国における商標または登録商標です。
