座標系の移動

ここでは、座標系の移動について扱います。 ここで扱う移動は、親座標系の座標軸を基準としたものです。 自身の座標軸を基準とした移動は、 次の「座標系の歩行」で扱います。

座標系の移動

座標系の移動を行うには、moveCoordinate関数を使用します。

- 関数仕様 -

int moveCoordinate (
  int coordinateID,
  float dx, float dy, float dz
)

最初の引数coordinateIDでは、設定対象の座標系のIDを指定します。 続く引数dx、dy、dzでは、それぞれX、Y、Z方向の平行移動距離を指定します。

プログラム例

実際にローカル座標系をワールド座標系の上に配置し、 移動させてみましょう。区別しやすくするために、 ローカル座標系には小さめの座標軸モデルを、 ワールド座標系には大きめの座標軸モデルを配置します。

なお、次で扱う歩行との違いを分かりやすくするため、 ローカル座標系をZ軸方向に微妙に回転させてから移動させます。

以下のように記述し、実行してみてください。

このプログラムを実行すると、 黒い画面に座標軸モデルが表示されます。 座標軸モデルは大きいものがワールド座標系の上に、 小さいものがローカル座標系の上に配置されています。

ローカル座標系は、 親座標系であるローカル座標系の座標軸から見て、 ( 1.0, 0.0, 0.0 )だけ移動した位置に表示されます。

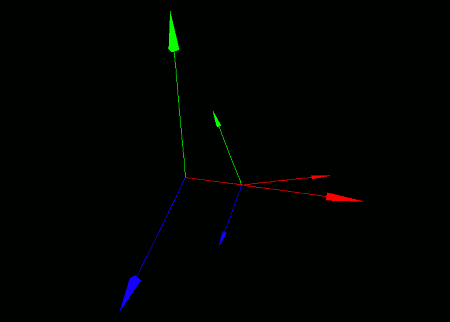

実行結果、親座標系のX軸方向に個座標系が移動された図
実行結果
大きな座標軸と小さな座標軸が表示される。小さな座標系は、大きな座標系のX軸方向へ少し移動した位置にある。
